Артикул:
011 32 000
Характеристики
Счетчик метража, наличие
—
опционально
Тип двигателя фрезы
—
пневматический и/или электрический (опционально)
Наличие цветной видеокамеры
—
Да
Принцип продвижения робота по трубопроводу
—
автоматическое передвижение
Вес, кг
—
110

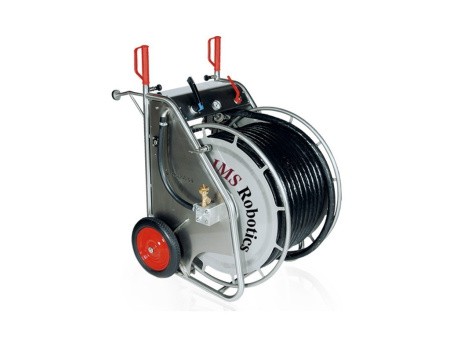

Варианты длин кабеля, м
—
100,150
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Условия доставки
Условия доставки
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Предназначена для:
Для внешних сетей (D 150-800 мм).
Отличительные особенности:
- Удобный: благодаря пневматическому двигателю фрезы позволяет работать в водопроводных сетях (допускается по санитарным нормам);
- Функциональный: благодаря мощному пневматическому двигателю фрезы позволяет работать как с металлическими трубопроводами, так и с бетонными;
- Надежный: демонстрирует простоту в управлении, надежность в работе и немецкое качество.

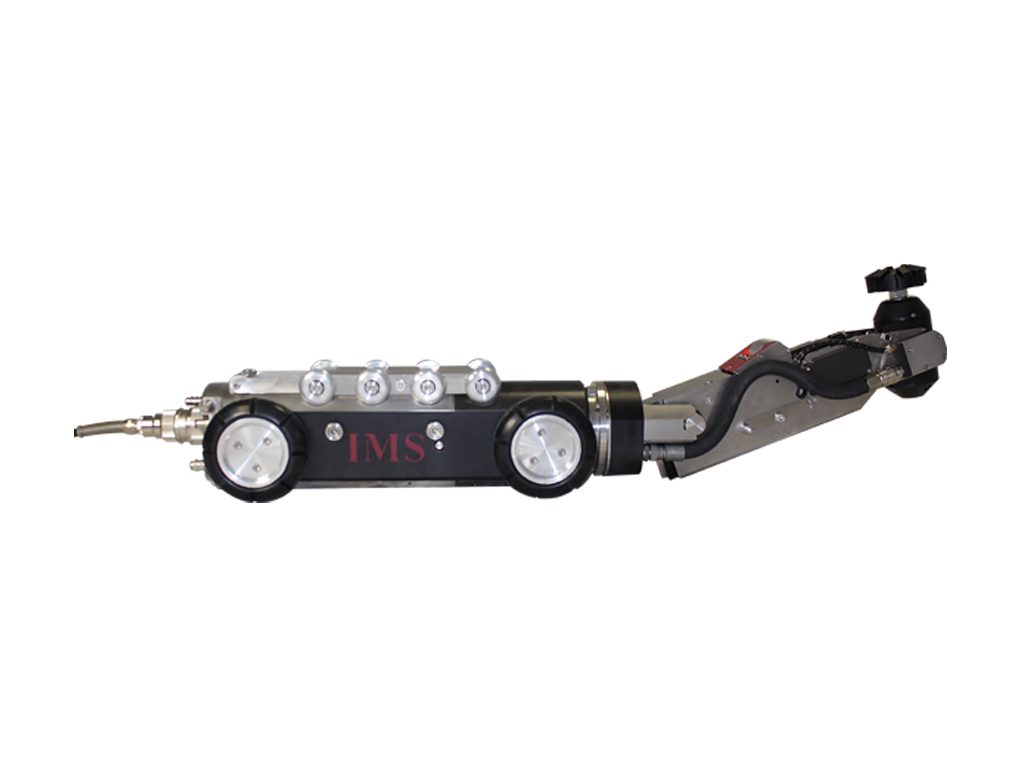

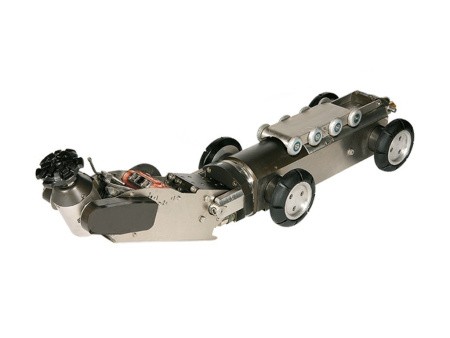

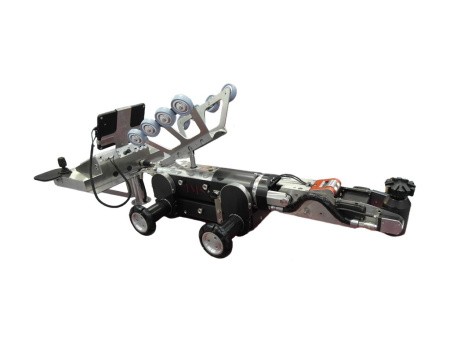

ПОДРОБНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
- диапазон применения в трубах от DN 200 мм до 600 мм (внутренний диаметр), опционально до DN 800 мм;
- наружный диаметр фрезерного робота: 180 мм;
- максимальная скорость движения транспортного модуля: 10 м/мин;
- фрезерный робот с пневматическим прижимным рельсом для повышения устойчивости и тяги;
- для фрезерного робота доступны разные диаметры колес для различных диаметров труб в диапазоне от 200 мм до 800 мм;
- быстрая настройка системы под необходимый диаметр трубопровода;
- транспортный модуль может использоваться с системой бокового ремонта "MULTISAN";
- встроенный датчик наклона для защиты от опрокидывания (отображение через универсальный блок управления);
- датчик заднего хода (отображение через универсальный блок управления);

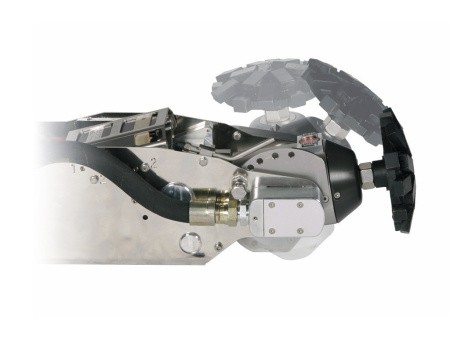

- чрезвычайно высокая сила резания благодаря мощному воздушному двигателю (пневматический мотор резца);
- высокая гибкость в работе благодаря 3 степеням свободы фрезерного манипулятора + движение самого транспортного модуля;
- максимальный диаметр режущего инструмента для бетона: 120 мм;
- охлаждение режущего инструмента через отдельные водяные форсунки;

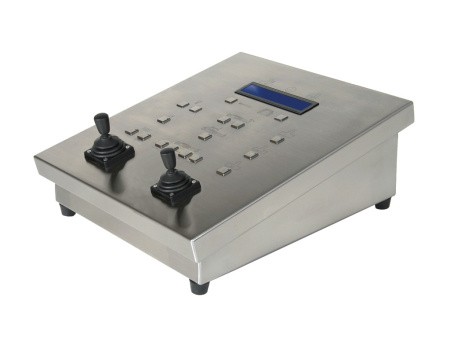

- кабельное дистанционное управление с 2 джойстиками для управления движением транспортного модуля и фрезерного манипулятора (регулировка чувствительности);
- защита фрезерного робота от проникновения воды и пыли с помощью внутреннего избыточного давления (0.8 бар);
- постоянный контроль внутреннего давления с сигнальным индикатором;
- постоянный контроль работы благодаря встроенной цветной поворотной видеокамере со светодиодной подсветкой и доп. освещением (с очисткой водой и щеточными стеклоочистителями);
- поворотная видеокамера съемная - может использоваться для системы бокового ремонта "MULTISAN";
- видеокамера снабжена собственным источником освещения 2 x 10 Вт;
- возможно дополнительное светодиодное освещение - 1 передняя фара, 1 светодиодная полоса позади видеокамеры;
- 175 мл масляный бак для постоянной смазки;
- размеры робота прибл. (ДхШхВ): 1100 х 170 х 200 мм, вес ок. 70 кг.
ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ:
- Источник питания:
110-230 В +/-1% переменного тока, 50/60 Гц, макс. 6 А. - Сжатый воздух:
без загрязнений (частицы < 5 мкм), отделенная остаточная вода, диапазон температур от 5 °C до макс. 40 °C, остаточное масло < 5 мг / м3, давление в питающей магистрали 10 бар, объемный расход мин. 1,0 м3 / мин. - Водоснабжение для очистителя видеокамеры:
дистиллированная вода. - Режущие инструменты:
рекомендуется использовать оригинальные режущие инструменты IMS. - Защита герметичности системы фрезерного манипулятора:
необходима система заправки азотом (избыточное давление, 0.8 бар).
ВОЗМОЖНЫЕ МОДИФИКАЦИИ:
- Система TURBO 4.0 с длинною шланга 100 м
- Система TURBO 4.0 с длинною шланга 150 м
Скачать
|
Счетчик метража, наличие
|
опционально |
|
Тип двигателя фрезы
|
пневматический и/или электрический (опционально) |
|
Наличие цветной видеокамеры
|
Да |
|
Принцип продвижения робота по трубопроводу
|
автоматическое передвижение |
|
Вес, кг
|
110 |
|
Варианты длин кабеля, м
|
100,150 |
|
Минимальный D обследуемого трубопровода, мм
|
200 |
|
Максимальный D обследуемого трубопровода, мм
|
800 |
IMS Robotics GmbH - ведущий европейский производитель роботизированных фрезерных систем.
